圆锥式破碎机型号参数大全

时间：2019-11-25 09:59:32 作者：红星机器

河南红星定期推出价格优惠活动,回馈新老客户。您还在等什么,快快行动吧！

获取报价、建厂方案，我们7×24h为您服务

点击免费咨询

在众多矿石破碎机中，圆锥破碎机可算称得上是破碎机中的“战斗机”，因为它性能强悍，对付各种硬石头有一手，更重要的是，不同于其它破碎机易损件不耐磨的缺点，圆锥式破碎机不仅破碎各种石头效果好，而且易损件更耐用，用户在后期作业中更省钱。接下来，超详细圆锥式破碎机型号参数大全送给您！

圆锥式破碎机作业现场

一、单缸圆锥式破碎机

这是一款性能先进的圆锥式破碎机，集机械、液压、电气和智能控制等技术于一体，其结构简单，易于维护，采用层压破碎，产品粒型好，多种可选择腔型相结合，破碎效率高。单缸圆锥破碎机分为中碎系列和细碎系列，全新破碎结构，恒腔型设计，衬板使用寿命更长，轧臼壁不需填料，更换维修非常快捷方便。

单缸圆锥式破碎机

二、多缸圆锥式破碎机

利用了多缸液压技术，破碎比大，在保证产能的基础上，能耗也得到较好的控制。排料口利用液压马达调整，润滑系统采用小体积液压润滑组合式油站，定轴式结构设计等，使用方便的同时也大大降低了设备的基础投资。另外，该设备所有部件均能从上部及侧面拆装、设备方便维修。

多缸圆锥式破碎机

三、全液压圆锥式破碎机

机体为铸钢结构，在重载部分设置有强筋，密封性好，有保险装置，大大减小了停机时间，液压调整机构，便于快速调整排料口大小，通过更换腔型，便可实现粗、中、细碎的转换，提高生产效益。采用了特定的破碎频率和偏心距，它破碎的产品中细粒级含量更高，小于闭口边排料口粒的含量可达8成以上，生产效率非常高，但综合能耗低。

全液压圆锥式破碎机

四、复合式圆锥破碎机

零件选材与结构设计合理，使用寿命长，破碎后的成品粒度均匀，减少了循环负荷，采用液压清腔系统，减少了停机时间。

复合式圆锥破碎机

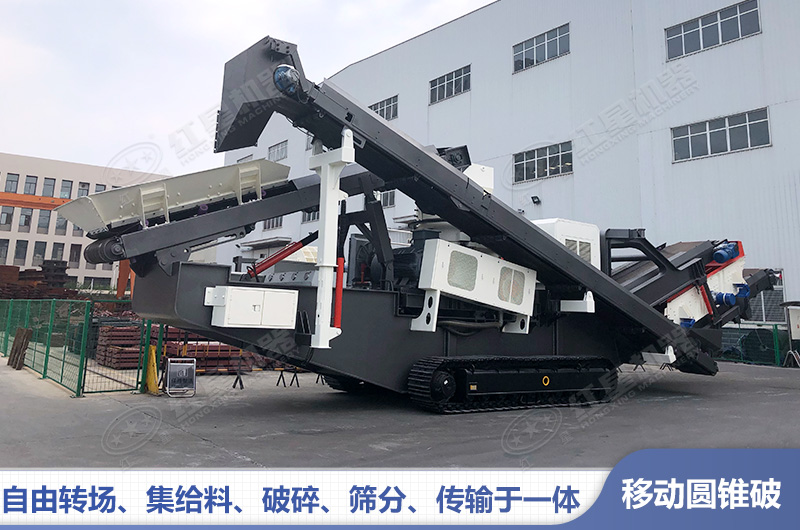

五、移动圆锥式破碎机

整机就是一条可移动的生产线，集给料、破碎、筛分、传输于一体，能开到现场作业，无需固定打桩，简单的安装调试便可作业，适用于任何作业条件和场地。

移动圆锥式破碎机

从复合式圆锥破碎机、全液压圆锥式破碎机、多缸液压圆锥式破碎机、单缸圆锥式破碎机，到移动圆锥式破碎机，它们的性能在一代代升级，产量在不断提升，智能化程度也越来越高，朝着更加节能、高产、环保的趋势不断更新换代。当然，选择时不是说哪种先进买哪种，也不是哪种便宜买哪种，而是综合您的场地、投资、产量、成品等需求而定的，如果想了解更多圆锥式破碎机详情及报价，请联系在线客服。

红星机器为用户设计生产方案

各种圆锥破碎机详细型号参数

单缸圆锥破碎机：

SC单缸圆锥破中碎系列技术参数：

型号	腔型	给料口尺寸（mm）	最大进料尺寸（mm）	最小排料口尺寸（mm）	电机功率（kw）	处理能力（t/h）
SC100S	C1	240	175	22	90	85-170
SC100S	C2	200	160	19	90	70-130
SC160S	C1	360	290	25	160	125-345
SC160S	C2	300	240	22	160	108-305
SC250S	C1	450	360	35	250	265-524
SC250S	C2	400	320	29	250	225-448
SC315S	C1	560	450	41	315	349-1050
SC315S	C2	500	400	38	315	318-892
SC450S	C1	600	480	44	450	498-1500
SC450S	C2	480	385	41	450	454-1274

SC单缸圆锥破细碎系列技术参数：

型号	腔型	给料口尺寸（mm）	最大进料尺寸（mm）	最小排料口尺寸（mm）	电机功率（kw）	处理能力（t/h）
SC100	F1	150	120	10	90	45-135
	F2	90	70	10		43-118
	F3	50	40	6		25-40
SC160	F1	200	160	13	160	69-215
	F2	115	90	10		57-184
	F3	75	60	8		70-90
SC250	F1	240	190	16	250	116-396
	F2	140	110	13		97-346
	F3	70	55	9		90-251
SC315	F1	275	220	32	315	177-662
	F2	215	170	29		209-643
	F3	175	140	29		162-552
	F4	85	70	19		175-325
SC560	F1	300	240	22	560	448-1512
	F2	195	155	19		380-1373
	F3	90	70	13		357-912
SC750	F1	370	295	25	750	394-2181
	F2	300	240	19		342-2020
	F3	230	185	16		267-1814
	F4	120	95	13		248-1165
	F5	85	70	10		185-1170

注：产量根据不同物料，进料粒度等因素其结果将有所不同

多缸液压圆锥破碎机：

型号	腔型	破碎锥大端直径（mm）	给料口尺寸（mm）	最大给料尺寸（mm）	排料口调整范围（mm）	处理能力（t/h）	电机功率（kw）	主机重量（t）
HPM200	C1	900	185	145	22	160~250	160	11
	C2		125	100	18	145~250
	C3		95	75	14	120~250
	F1		76	60	12	108~210
	F2		54	45	10	81~210

HPM300	C1	1100	235	190	26	230~445	220	20
	C2		211	170	20	200~445
	C3		150	120	16	180~445
	C4		107	85	14	160~220
	F1		53	40	12	140~220

HPM400	C1	1400	299	240	35	270~630	315	27
	C2		252	200	25	252~630
	C3		198	160	25	243~630
	C4		111	190	18	210~630
	F1		92	75	15	162~370
	F2		52	40	13	126~370
HPM500	C1	1500	335	270	38	365~790	400	40
	C2		286	230	30	328~790
	C3		204	165	22	280~790
	C4		133	105	20	202~450
	F1		95	75	16	175~450
	F2		52	42	8	158~450
HPM650	C1		328	262	30	386~790	500
	C2		279	225	25	348~790
	C3		196	175	20	300~790
	F1		106	85	13	280~530
	F2		52	42	9	220~530

HPM800	C1	2000	353	280	38	616~1100	630	70
	C2		297	240	38	522~1100
	C3		267	214	25	495~1100
	C4		219	175	22	380~1100
	F1		155	125	20	328~730
	F2		92	75	16	270~730

注：产量根据不同物料，进料粒度等因素其结果将有所不同

全液压圆锥破碎机：

型号	腔型	破碎锥大端直径（mm）	给料口尺寸（mm）	最大给料尺寸（mm）	排料口调整范围（mm）	处理能力（t/h）	电机功率（kw）	主机重量（t）
GYS 300	C1	910	175	140	13-38	81-180	90	10
	C2		102	80	9-22	60-180
	F1		76	60	3-16	36-145
	F2		41	30	3-13	36-130
GYS 400	C1	1200	241	190	19-51	207-400	200	20
	C2		210	168	16-38	162-350
	C3		137	110	13-31	126-310
	F1		105	85	8-25	109-230
	F2		89	70	6-16	82-230
	F3		64	50	3-16	40-230
GYS 500	C1	1600	269	215	25-64	280-650	280	40
	C2		241	190	22-51	258-450
	C3		209	170	16-38	180-410
	F1		133	105	10-25	162-355
	F2		89	70	6-19	136-330
	F3		70	55	5-13	90-300

注：产量根据不同物料，进料粒度等因素其结果将有所不同

复合型圆锥破碎机(复合型)：

规格	型号	破碎锥大端直径（mm）	给料口尺寸（mm）	最大给料尺寸（mm）	排料口调整范围（mm）	处理能力（t/h）	电机功率（kw）	主机重量（t）
PSG 1300	1313	1295	137	110	13-31	109-181	160	23
	1321		210	170	16-38	132-253
	1324		241	190	19-51	172-349
	1306		64	50	3-16	36-163
	1308		89	70	6-16	82-163
	1310		105	85	8-25	109-227

注：产量根据不同物料，进料粒度等因素其结果将有所不同

轮胎圆锥破振动筛移动破碎站：

型号	HX3S185GYS300	HX3S216GYS400	HX3S216HP300
运输长度(mm)	14500	15000	16000
运输宽度(mm)	3000	3000	4550
运输高度(mm)	4400	4500	4600
最大长度(mm)	17000	16000	17000
最大宽度(mm)	3400	3900	6900
最大高度(mm)	5800	6500	4700
重量(t)	34.5	49.5	41
轮胎配置	并装双轴	并装三轴	并装三轴
圆锥破	GYS300	GYS400	HP300
出料皮带机	B650×15M×2	B800×15M×2	B800×15M×2
返料皮带机	B650×14M	B800×14M	B800×16M
成品皮带机	B500×15M	B800×6M	B650×15M×2
振动筛之下	B800×7M	B800×8M	B800×9M
振动筛型号	3YK1854	3YK2160	3YK2160
