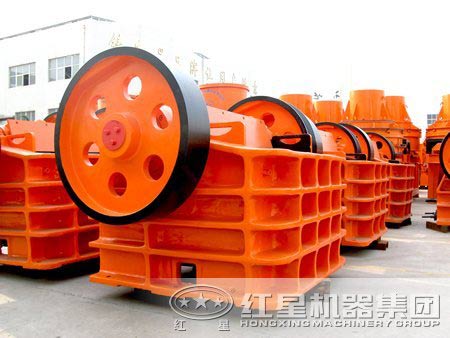

粗碎机

粗碎机

进料粒度
120-1500mm
出料粒度
10-400mm
生产能力
1-1000t/h

适用范围:适用于石灰石、石英石、铁矿石、青石、河卵石、花岗岩、玄武岩、页岩、铜矿、钢渣、建筑垃圾等物料的破碎。广泛用于冶金、矿山、化工、水泥、建筑、耐火材料及陶瓷等行业

全国统一销售热线 0371-6777 2727

点击免费咨询

粗碎机介绍

粗碎机又称粗颚式破碎机是一种对各种硬度物料进行粗碎、或中碎的破碎设备。粗碎机具有破碎比达、产品粒度均匀、结构简单、工作可靠、维修简易、运营费用经济等特点。

粗碎机产品拼图

粗碎机产品拼图

粗碎机的结构

粗碎机由固定颚板、可动颚板、边护板 肘板垫 肘 肘板垫 调整座 弹簧 三角皮带 电动机 铁轨 飞轮 偏心轴 动颚 机架 皮带轮组成。

粗碎机结构图

粗碎机结构图

粗碎机的用途

粗碎机广泛用于矿山、冶金、建材、公路、铁路、水力、和化学工业等众多部门,破碎抗压强度不超过320兆帕的各种物料。

粗碎机物料图

粗碎机适应物料图

粗碎机的工作原理

粗碎机-粗碎鄂式破碎机工作方式为曲动极压型,其工作原理是:电动机转动,通过三角皮带、皮带轮传动偏心轴,使动颚按照已调整好的轨迹进行运动,活动颚板对 固定鄂板也作周期性的往复摆动,当颚板靠近时,物料在两颚板间被挤压、劈裂和弯曲破碎,当颚板离开时,破碎腔内下部已破碎到小于排料口的物料,靠自重作用 自动落下,位于破碎腔上部的物料,还未破碎到小于排料口尺寸,只是随着排料而下降一定距离,直到动颚再次靠迫固定颚板时,破碎腔内已下降的物料再次受到继 续挤压而破碎;如此进行下去,直到给入破碎腔内全部物料从排料口排出为止。随着电动机的连续转动而粗碎动颚作周期运动压碎和排泄物料,实现批量生产。

粗碎机模拟工作动图

粗碎机模拟工作动图

粗碎机的性能优势

  • 1

    粗碎腔采用对称“V”形结构

    粗碎腔采用对称“V”形结构,使实际进料口宽度与名义进料口宽度相一致;

  • 2

    产量高

    采用了齿形护板,增大了鄂板的有效长度,产量更高;

  • 3

    轴承座采用整体式铸钢结构

    整体铸钢轴承座能够保证与粗碎机架完全配合,同时也大大增强了轴承座的径向强度,而分体式轴承座则不拥有该优点;

  • 4

    强度高

    采用有限元分析技术,粗碎机具有更高的强度;

  • 5

    排料口调整更快捷方便

    欧版JC系列鄂式粗碎机装有楔块排料口调整装置,该装置比老式的垫片调整更简单、安全和快捷;

  • 6

    选用轴承规格更大、承载能力更高

    所有JC系列鄂式粗碎机都装有较其它同样规格粗碎机更大更耐用的偏心轴轴承,其更高的承载能力和有效的迷宫密封使轴承使用寿命大大地延长

  • 7

    更先进的动鄂总成,使其更经久耐用

    动鄂总成采用高质量的铸钢件构成,并通过两个大型铸钢飞轮传动;此外重型偏心轴亦采用锻坯进行加工,这一切均使得JC系列鄂式粗碎机具有超凡的可靠性;

  • 粗碎机性能特点

    粗碎机性能特点

粗碎机厂家

河南红星是家专业破碎机设备生产厂家,注重设备质量,不断引进先进的技术来提高破碎机设备的性能,生产的粗碎机可以充分满足用户需求。在保证设备质量的同时,销售价格也十分实惠,以“薄利多销”的方针来提高设备的销量,用户可以享受到出厂价,购买成本低于市场流通价。如果您有意向购买这款粗碎机,欢迎您随时拨打免费客服热线,或者亲自莅临我厂对设备进行细致全面的了解,我们将为您提供完善的服务!

粗碎机厂家提供优质服务

粗碎机厂家提供优质服务

技术参数

型号 给料口尺寸
(mm)
最大进
料粒度
(mm)
排料口调
整范围
(mm)
处理能力
(t/h)
偏心轴转速
(r/min)
电动机功率
(kw)
总重量
(t)
外形尺寸
(长×宽×高)
(mm)
PE-150×250 150×250 125 10-40 1-3 250 4P   5.5 0.8 720×660×850
PE-200×300 200×300 180 15-50 2-6 260 4P   7.5 1.2 910×750×990
PE-200×350 200×350 180 18-70 3-10 260 4P   11 1.5 1000×870×990
PE-250×400 250×400 210 20-60 5-21 300 6P   15 2.8 1300×1090×1270
PE-400×600 400×600 340 40-100 16-64 275 6P   30 7 1730×1730×1630
PE-500×750 500×750 425 50-100 40-110 275 6P   55 12 1980×2080×1870
PE-600×750 600×750 500 150-200 80-240 275 6P   55 15.8 2070×2000×1920
PE-600×900 600×900 500 65-160 50-160 250 6P   55 17 2190×2206×2300
PE-750×1060 750×1060 630 80-140 110-320 250 8P   110 29 2660×2430×2800
PE-800×1060 800×1060 640 130-190 130-330 250 8P   110 29.8 2710×2430×2800
PE-830×1060 830×1060 650 160-220 150-336 250 8P   110 30.7 2740×2430×2800
PE-870×1060 870×1060 660 200-260 190-336 250 8P   110 31.5 2810×2430×2800
PE-900×1060 900×1060 685 230-290 230-390 250 8P   110 33 2870×2420×2940
PE-900×1200 900×1200 750 95-165 220-380 200 8P   110 52 3380×2870×3330
PE-1000×1200 1000×1200 850 195-265 315-500 200 8P   110 55 3480×2876×3330
PE-1200×1500 1200×1500 1020 150-350 400-800 180 6P   160-220 100.9 4200×3300×3500
PE-1500×1800 1500×1800 1200 220-350 500-1000 180 8P   280-355 139 5160×3660×4248
PEX-150×750 150×750 120 18-48 8-25 320 4P   15 3.8 1200×1530×1060
PEX-250×750 250×750 210 25-60 13-35 330 6P   22 5.5 1380×1750×1540
PEX-250×1000 250×1000 210 25-60 16-52 330 6P   30 7 1560×1950×1390
PEX-250×1200 250×1200 210 25-60 20-61 330 6P   37 9.7 2140×1660×1500
PEX-300×1300 300×1300 250 20-90 16-105 300 6P   55 15.6 2720×1950×1600

相关案例

石子破碎生产线

石子破碎生产线

生产能力:10-1000t/h 配置设备:颚式破碎机、反击式破碎机、圆锥破碎机、振动筛、振动给料机、胶带输送机、集中电控等设备组成
