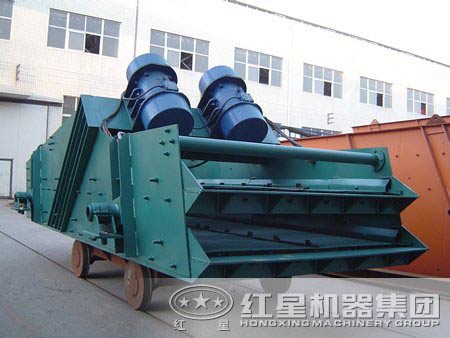

圆振动筛

圆振动筛

进料粒度:≤400mm

生产能力:8-800m³/h

应用领域:采石场筛分、选煤、采矿、选矿、建材、电力及化工等行业产品分级用

适用物料:花岗岩、页岩、石英石、河卵石、石灰石、煤矸石、有色金属矿石、铝粉、合金粉、二氧化锰、电磁性材料、耐火材料、高岭土、氧化铝、重质碳酸钙等

全国销售热线 全国销售热线: 0371-67772727

索取优惠报价 获取报价

介绍

YK型圆振动筛是一种做圆形震动、多层数、高效的新型圆形振动筛,采用筒体式偏心轴激震器及偏块调节震幅,物料筛淌线长,筛分规格多,具有结构可靠、激震力强、筛分效率高、震动噪音小、坚固耐用、维修方便、使用安全等特点,广泛应用于煤炭、冶金、矿山、建材、交通、能源、化工等行业的产品分级。

圆形振动筛筛分图

圆形振动筛筛分图

实拍图片

四层圆形振动筛

四层圆形振动筛

双层和三层圆形振动筛

双层和三层圆形振动筛

不同规格的圆形振动筛

不同规格的圆形振动筛

现场作业高清视频

生产优势

圆形振动筛生产优势图

圆形振动筛生产优势图

1、构造简单、设备体积小、重量轻、便于安装和操作、维修(拆换筛面);

2、具有整形功能、产品呈立方状、堆集密度大;

3、涡流腔内部气流自循环,粉尘少,噪声小,且采用橡胶隔振弹簧,减小噪音、过共振区平稳;

4、易磨损件用特硬耐磨材质制成,且在生产过程中,石料能形成保护底层,使得机身无磨损,使用寿命加长;

5、采用弹簧钢编织筛网或冲孔筛板,减少了物料堵塞筛孔的现象,具有较高的筛分效率和生产率,产量大;

6、采用筒体式偏心轴激振器及偏块调节振幅,使用维修方便;

作业现场图

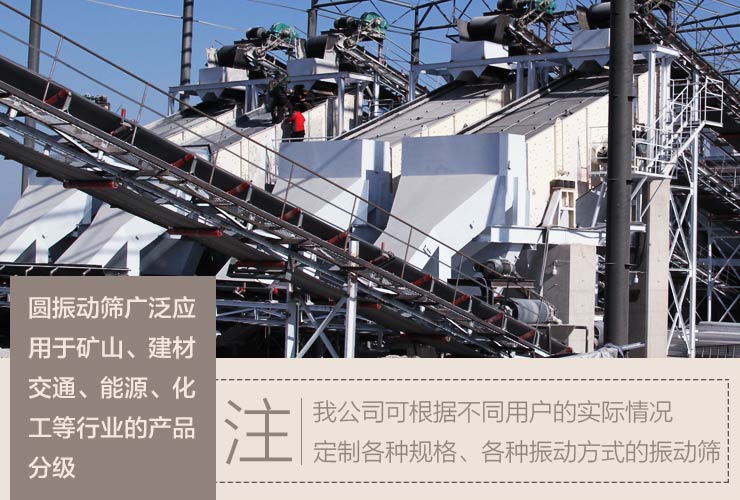

YK圆形振动筛工作现场

YK圆形振动筛工作现场

大型YK圆形振动筛工作现场

大型YK圆形振动筛工作现场

结构组成及其特征

圆振动筛结构

主要由筛箱、激震器、悬挂(或支承)装置及电动机等组成。

圆形振动筛内部结构图

圆形振动筛内部结构图

圆形振动筛内部结构图

圆形振动筛内部结构图

1、驱动筛机采用结构简单、制造维修容易的瓣形联轴器和挠性盘联轴器,克服了万向联轴器易损坏的缺陷;

2、震动器采用块偏心式结构,结构简单;

3、可配套选择给料箱,给料箱的应用增加震动筛的有效筛分面积,同时延长进料端筛网使用寿命;

4、传动部分增加了中间过渡轴承座,中间过渡轴承座的应用有效保护了电机,延长了电机使用寿命;

5、该系列筛机为座式安装,电动机可安装在筛框的左侧,也可安装在筛框的右侧;

6、可通过改变弹簧支座位置高度来实现筛面倾角的调整。

工作原理

圆形振动筛工作原理图

圆形振动筛工作原理图

电动机经三角带使激振器偏心块产生高速旋转,运转的偏心块产生很大的离心力,激发筛箱产生一定振幅的圆运动,筛上物料在倾斜的筛面上受到筛箱传给的冲量而产生连续的抛掷运动,物料与筛面相遇的过程中使小于筛孔的颗粒透筛,从而实现分级。

红星机器厂圆形振动筛规格多、型号多

红星机器厂家产品型号多、规格多

红星机器厂家产品型号多、规格多

圆形振动筛发货

圆形振动筛发货

红星机器牌的YK圆形振动筛处理能力强、结构强度、刚度高,运转可靠,技术参数科学合理,此外型号多、规格多,从筛网的层数来说,分为双层、三层、四层,然后同一种层数的筛孔尺寸调节范围、处理能力不同,又划分为小、中、大三类,用户的选择性多、广,我公司会根据用户的实际需求,来推荐合适的圆形振动筛型号,假若没有则会为您量身定制出符合您需求的产品。

技术参数

型号规格 筛网
层数
筛网面积
(㎡)
筛孔尺寸
(mm)
最大进料尺寸(mm) 处理能力
(m³/h)
振动功率
(r/min)
双振幅
(mm)
电机功率
(kw)
筛面倾角
(°)
筛面
规格
(mm)
总重量
(kg)
外形尺寸
(长×宽×高)(mm)
2YK1225 2 6 4-50 400 8-60 800-970 8 5.5 20 1200×2500 3500 2930×1860×870
3YK1225 3 9 4-50 400 10-70 800-970 8 5.5 20 1200×2500 3850 3070×1860×1210
2YK1230 2 7.2 4-50 400 12-78 800-970 8 7.5 20 1200×3000 4200 3430×1860×870
3YK1230 3 10.8 4-50 400 13-80 800-970 8 7.5 20 1200×3700 4600 3570×1860×1210
2YK1237 2 8.88 4-50 400 15-86 800-970 8 7.5 20 1200×3700 4600 4050×1860×870
3YK1237 3 13.32 4-50 400 16-90 800-970 8 7.5 20 1500×3500 5200 4270×1860×1210
2YK1535 2 10.5 5-50 400 20-125 800-970 8 11 20 1500×3500 5890 4120×2210×1230
3YK1535 3 15.75 5-50 400 21-125 800-970 8 11 20 1500×3500 6700 4360×2210×1610
2YK1545 2 13.5 5-50 400 22-150 800-970 8 15 20 1500×4500 6330 5120×2210×1230
3YK1545 3 20.25 5-50 400 22-150 800-970 8 15 20 1500×4500 6800 5360×2210×1610
4YK1545 4 27 5-50 400 22-155 800-970 8 18.5 20 1500×4500 7800 5930×2210×2060
2YK1548 2 14.4 5-50 400 22.5-162 800-970 8 15 20 1500×4800 6980 5420×2210×1230
3YK1548 3 21.6 5-50 400 22.5-162 800-970 11 15 20 1500×4800 7700 5660×2210×1610
4YK1548 4 28.8 5-50 400 22.5-162 800-970 8 18.5 20 1500×4800 8700 6230×2210×2060
2YK1848 2 17.28 5-80 400 25-206 750 8 15 20 1800×4800 9080 5420×2550×1420
3YK1848 3 25.92 5-80 400 32-276 750 8 18.5 20 1800×4800 9600 5660×2550×1780
4YK1848 4 34.56 5-80 400 32-285 750 8 22 20 1800×4800 11100 6290×2550×2160
2YK1854 2 19.44 5-80 400 32-312 800-970 8 18.5 20 1800×5400 10150 5960×2550×1420
3YK1854 3 29.16 5-80 400 32-312 800-970 8 22 20 1800×5400 10840 6260×2550×1780
4YK1854 4 38.88 5-80 400 32-336 800-970 8 30 20 1800×5400 12840 6830×2550×2160
2YK2160 2 25.2 5-100 400 50-475 970 8 30 20 2100×2600 11780 6720×2840×1530
3YK2160 3 37.8 5-100 400 50-475 970 8 30 20 2100×2600 12800 7030×2840×1910
4YK2160 4 50.4 5-100 400 50-497 970 8 37 20 2100×2600 14800 7300×2840×2380
2YK2460 2 28.8 5-100 400 65-550 970 8 37 20 2400×6000 15600 7020×3140×1530
3YK2460 3 43.2 5-100 400 70-620 970 8 37 20 2400×6000 17600 7300×3140×1910
4YK2460 4 57.6 5-100 400 80-680 970 8 45 20 2400×6000 19600 7600×3140×2380
2YK2870 2 39.2 5-100 400 120-680 750 8 22×2 20 2800×7000 21200 7600×4320×1620
3YK2870 3 58.8 5-100 400 180-720 750 8 22×2 20 2800×7000 22400 7800×4320×2120
2YK3072 2 43.2 5-100 400 200-700 750 8 22×2 20 3000×7200 23600 7800×4520×1750
3YK3072 3 64.8 5-100 400 230-800 750 8 22×2 20 3000×7200 25500 8000×4520×2300
