磨煤机

磨煤机

进料粒度:≤20-≤25mm

出料粒度:0.074-0.4mm

生产能力:105-615t/h

适用范围:广泛应用于水泥、硅酸盐制品、新型建筑材料、耐火材料、化肥、黑色与有色金属选矿以及玻璃陶瓷等生产行业

全国销售热线 全国销售热线: 0371-67772727

索取优惠报价 获取报价

磨煤机概述

磨煤机

磨煤机是将煤块破碎并磨成煤粉的机械,它是煤粉炉的重要辅助设备。磨煤过程是煤被破碎及其表面积不 磨煤机断增加的过程。要增加新的表面积,必须克服固体分子间的结合力,因而需消耗能量。煤在磨煤机中被磨制成煤粉,主要是通过压碎、击碎和研碎三种方式进行。其中压碎过程消耗的能量最省。研碎过程最费能量。各种磨煤机在制粉过程中都兼有上述的两种或三种方式,但以何种为主则视磨煤机的类型而定。

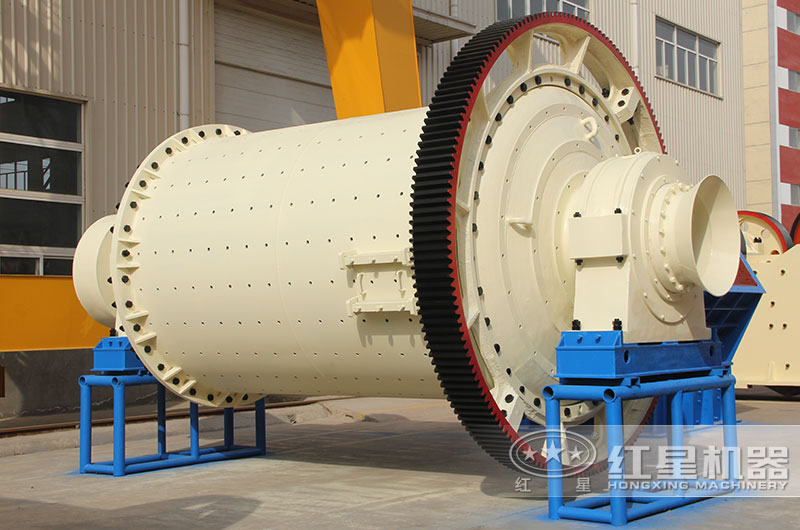

磨煤机图片

磨煤机的型式很多,按磨煤工作部件的转速可分为三种类型,即低速磨煤机、中速磨煤机和高速磨煤机。

磨煤机

磨煤机

磨煤机分类

低速磨煤机 主要为滚筒式钢球磨煤机,一般简称钢球磨或球磨机。它是一个转动的圆柱形或两端为锥形的滚筒,滚筒内装有钢球。滚筒的转速为15~25转/分。工作时筒内的钢球不断地撞击和挤压煤块,将 磨煤机煤块磨制成煤粉。然后由通入滚筒内的热风将煤烘干并将煤粉送出,经分离器分离后,一定粒度的煤粉被送入煤粉仓或直接送入煤粉燃烧器。钢球磨笨重庞大、电耗高、噪声大;但对煤种的适应范围广,运行可靠,特别适宜于磨制硬质无烟煤。

中速磨煤机 转速为50~300转/分,种类较多。常见的有平盘磨、碗式磨、E型磨和辊式磨(图2)。它们的共同特点是碾磨部件由两组相对运动的碾磨体构成。煤块在这两组碾磨体表面之间受到挤压、碾磨而被粉碎。同时,通入磨煤机的热风将煤烘干,并将煤粉送到碾磨区上部的分离器中。经分离后,一定粒度的煤粉随气流带出磨外,粗颗粒的煤粉反回碾磨区重磨。中速磨煤机具有设备紧凑、 占地小、 电耗省(约为钢球磨煤机的50~75%)、噪声小、运行控制比较轻便灵敏等显著优点;但 磨煤机结构和制造较复杂,维修费用较大,而且不适宜磨制较硬的煤。在大容量燃煤锅炉中碗式中速磨用得较多。

高速磨煤机 转速为500~1500转/分,主要由高速转子和磨壳组成。常见的有风扇磨和锤击磨等。在风扇磨(图3)中煤块受到高速转子的高速冲击与磨壳碰撞,以及煤块之间互相撞击而被磨碎。这种磨煤机与煤粉分离器组成一个整体,结构简单,紧凑,初投资省,特别适用于磨制高水分褐煤和挥发分高、容易磨制的烟煤。风扇磨由于磨损大,连续运行时间较其他磨煤机都短,不适于磨制硬质煤种。

球磨机工作原理

磨煤机原理图

本机为卧式筒形旋转装置,外沿齿轮传动,两仓,格子型球磨机。物料由进料装置经入料中空轴螺旋均匀地进入磨机第一仓,该仓内有阶梯衬板或波纹衬板,内装不同规格钢球,筒体转动产生离心力将钢球带到一定高度后落下,对物料产生重击和研磨作用。物料在第一仓达到粗磨后,经单层隔仓板进入第二仓,该仓内镶有平衬板,内有钢球,将物料进一步研磨。粉状物通过卸料箅板排出,完成粉磨作业。

磨煤机用途和使用范围

球磨机是物料被破碎之后,再进行粉碎的关键设备。球磨机广泛应用于水泥,硅酸盐制品,新型建筑 磨煤机材料、耐火材料、化肥、黑色与有色金属选矿以及玻璃陶瓷等生产行业,对各种矿石和其它可磨性物料进行干式或湿式粉磨。

技术参数

规格型号 筒体转速
(r/min)
装球量
(t)
进料粒度
(mm)
出料粒度
(mm)
产量
(t/h)
电机功率
(kw)
总重量
(t)
Ф900×1800 36-38 1.5 ≤20 0.075-0.89 0.65-2 18.5 5.85
Ф900×3000 36 2.7 ≤20 0.075-0.89 1.1-3.5 22 6.98
Ф1200×2400 36 3 ≤25 0.075-0.6 1.5-4.8 30 13.6
Ф1200×3000 36 3.5 ≤25 0.074-0.4 1.6-5 37 14.3
Ф1200×4500 32.4 5 ≤25 0.074-0.4 1.6-5.8 55 15.6
Ф1500×3000 29.7 7.5 ≤25 0.074-0.4 2-5 75 19.5
Ф1500×4500 27 11 ≤25 0.074-0.4 3-6 110 22
Ф1500×5700 28 12 ≤25 0.074-0.4 3.5-6 130 25.8
Ф1830×3000 25.4 11 ≤25 0.074-0.4 4-10 130 34.5
Ф1830×4500 25.4 15 ≤25 0.074-0.4 4.5-12 155 38
Ф1830×6400 24.1 21 ≤25 0.074-0.4 6.5-15 210 43
Ф1830×7000 24.1 23 ≤25 0.074-0.4 7.5-17 245 43.8
Ф2100×3000 23.7 15 ≤25 0.074-0.4 6.5-36 155 45
Ф2100×4500 23.7 24 ≤25 0.074-0.4 8-43 245 56
Ф2100×7000 23.7 26 ≤25 0.074-0.4 12-48 280 59.5
Ф2200×4500 21.5 27 ≤25 0.074-0.4 9-45 280 54.5
Ф2200×6500 21.7 35 ≤25 0.074-0.4 14-26 380 61
Ф2200×7000 21.7 35 ≤25 0.074-0.4 15-28 380 62.5
Ф2200×7500 21.7 35 ≤25 0.074-0.4 15-30 380 64.8
Ф2400×3000 21 23 ≤25 0.074-0.4 7-50 245 58
Ф2400×4500 21 30 ≤25 0.074-0.4 8.5-60 320 72
Ф2700×4000 20.7 40 ≤25 0.074-0.4 22-80 380 95
Ф2700×4500 20.7 48 ≤25 0.074-0.4 26-90 480 102
Ф3200×4500 18 65 ≤25 0.074-0.4 按工艺条件定 800 149
Ф3600×4500 17 90 ≤25 0.074-0.4 按工艺条件定 850 169
Ф3600×6000 17 110 ≤25 0.074-0.4 按工艺条件定 1250 198
Ф3600×8500 18 131 ≤25 0.074-0.4 45.8-256 1800 260
Ф4000×5000 16.9 121 ≤25 0.074-0.4 45-208 1500 230
Ф4000×6000 16.9 146 ≤25 0.074-0.4 65-248 1600 242
Ф4000×6700 16.9 149 ≤25 0.074-0.4 45-252 1800 249
Ф4500×6400 15.6 172 ≤25 0.074-0.4 54-306 2000 280
Ф5030×6400 14.4 216 ≤25 0.074-0.4 68-386 2500 320
Ф5030×8300 14.4 266 ≤25 0.074-0.4 88-500 3300 403
Ф5500×8500 13.8 338 ≤25 0.074-0.4 108-615 4500 525
