振动筛-直线振动筛-圆振动筛

振动筛机械分类

    振动筛主要分为直线振动筛、圆振动筛 。振动筛按振动器的型式可分为单轴振动筛和双轴振动筛。单轴振动筛是利用单不平衡重激振使筛箱振动，筛面倾斜，筛箱的运动轨迹一般为圆形或椭圆形。双轴振动筛是利用同步异向回转的双不平衡重激振，筛面水平或缓倾斜，筛箱的运动轨迹为直线。振动筛有惯性振动筛、偏心振动筛、自定中心振动筛和电磁振动筛等类型。

直线振动筛

    直线振动筛利用振动电机激振作为振动源，使物料在筛网上被抛起，同时向前作直线运动，物料从给料机均匀地进入筛分机的进料口，通过多层筛网产生数种规格的筛上物、筛下物、分别从各自的出口排出。具有耗能低、产量高、结构简单、易维修、全封闭结构，无粉尘溢散，自动排料，更适合于流水线作业。

  直线振动筛工作原理

    直线振动筛采用双振动电机驱动,当两台振动电机做同步、反缶旋转时，其偏心块所产生的激振力在平行于电机轴线的方向相互抵消，在垂直于电机轴的方向叠为一合力，因此筛机的运动轨迹为一直线。其两电机轴相对筛面有一倾角，在激振力和物料自重力的合力作用下，物料在筛面上被抛起跳跃式向前作直线运动，从而达到对物料进行筛选和分级的目的。 可用于流水线中实现自动化作业。具有能耗低、效率高、结构简单、易维修、全封闭结构无粉尘溢散的特点。最高筛分目数400目，可筛分出7种不同粒度的物料。

  直线振动筛使用范围

    直线振动筛（直线筛）系高效新型的筛分设备，广泛用于矿山、煤炭、冶炼、建材、耐火材料、轻工、化工等行业。直线振动筛（直线筛）稳定可靠、消耗少、噪音低、寿命长、振型稳、筛分效率高等优点。
    直线振动筛亦可对粉状、颗粒状物料的筛选和分级，广泛应用于塑料、磨料、化工、医药、建材、粮食、炭素、化肥等行业．

  直线振动筛作用与原理

    基本原理系借电机轴上下端所安装的重锤（不平蘅重锤），将电机的旋转运动转变为水平、垂直、倾斜的三次元运动，再把这个运动传达给筛面。若改变上下部的重锤的相位角可改变原料的行进方向。
电机使用说明：
本系列电机满足下列条件时，能连续输出额定激振力。
1、振动加速度：不超过7g（g：重力加速度）
2、环境温度：不超过40℃
3、海拔：不超过1000m
4、电源频率：50Hz
5、电压：380V
6、温升：小于80K（电阻法）

圆振动筛

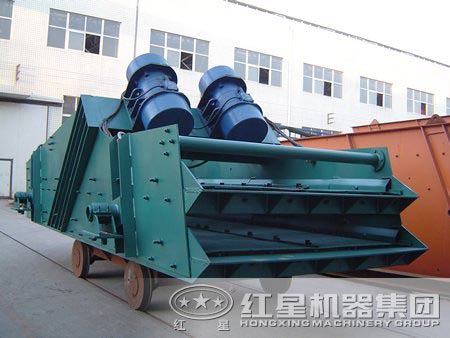

圆振动筛

    圆振动筛圆振动筛是一种做圆形振动、多层数、高效新型振动筛。圆振动筛采用筒体式偏心轴激振器及偏块调节振幅，物料筛淌线长，筛分规格多，具有结构可靠、激振力强、筛分效率高、振动噪音小、坚固耐用、维修方便、使用安全等特点，该振动筛广泛应用于矿山、建材、交通、能源、化工等行业的产品分级。

    圆振动筛结构特征

    驱动筛机采用结构简单、制造维修容易的瓣形联轴器和挠性盘联轴器，克服了万向联轴器易损坏的缺陷； 振动器采用块偏心式结构，结构简单；可配套选择给料箱，给料箱的应用增加振动筛的有效筛分面积，同时延长进料端筛网使用寿命；传动部分增加了中间过渡轴承座，中间过渡轴承座的应用有效保护了电机，延长了电机使用寿命。电动机安装在筛框的左侧，也可安装在筛框的右侧。该系列筛机为座式安装。筛面倾角的调整可通过改变弹簧支座位置高度来实现。

    圆振动筛主要用途及使用条件

    本系列圆振动筛是指物料在网面上做圆形运动，用于煤炭、冶金、矿山等部门作产品分级用，该圆振筛机处理能力强，筛分效率高，具有技术参数合理，结构强度、刚度高，运转可靠，噪音小，维修方便等特点。

    圆振动筛适用行业

    化工行业：树脂、涂料、工业药品、化妆品、油漆、中药粉等。
食品行业：糖粉、淀粉、食盐、米粉、奶粉、豆浆、蛋粉、酱油、果汁等。
金属、冶金矿业：铝粉、铅粉、铜粉、矿石、合金粉、焊条粉末、二氧化锰、电解铜粉、电磁性材料、研磨粉、耐火材料、高岭土、石灰、氧化铝、重质碳酸钙、石英砂等。
公害处理：废油、废水、染整废水、助剂、活性碳特点

Yk系列振动筛性能参数

型号
Model		 筛网层数
Sieve layer

筛网面积
sieve area
(m2)

筛孔尺寸
Mesh size
(mm)

最大进料尺寸
Max. feeding
size
(mm)


处理能力
Processing
capacity
(m3/h)

振动功率
Vibrating power
(r/min)

双振幅
Double
amplitude
(mm)

电机功率
Motor power
(kw)

筛面倾角
Sieve
obliquity
( °)

筛面规格
Sieve
specification
(mm)

总重量
Total weight
(kg)

外形尺寸（长×宽×高）
Dimensions(L×W×H)
(mm)
2YK1225
 		 2
 		 6 4-50
 		 400
 		 8-60
 		 800-970


8

 5.5
 		 20 1200×2500
 		 3500 2930×1860×870

3YK1225 3 9 4-50 400 10-70 800-970 8 5.5 20 1200×2500 3850 3070×1860×1210
2YK1230 2 7.2 4-50 400 12-78 800-970 8 7.5 20 1200×3000 4200 3430×1860×870
3YK1230 3 10.8 4-50 400 13-80 800-970 8 7.5 20 1200×3700 4600 3570×1860×1210
2YK1237 2 8.88 4-50 400 15-86 800-970 8 7.5 20 1200×3700 4600 4050×1860×870
3YK1237 3 13.22 4-50 400 16-90 800-970 8 7.5 20 1500×3500 5200 4270×1860×1210
2YK1535 2 10.5 5-50 400 20-125 800-970 8 11 20 1500×3500 5890 4120×2210×1230
3YK1535 3 15.75 5-50 400 21-125 800-970 8 11 20 1500×3500 6700 4360×2210×1610
2YK1545 2 13.5 5-50 400 22-150 800-970 8 15 20 1500×4500 6330 5120×2210×1230
3YK1545 3 20.25 5-50 400 22-150 800-970 8 15 20 1500×4500 6800 5360×2210×1610
4YK1545 4 27 5-50 400 22-155 800-970 8 18.5 20 1500×4500 7800 5930×2210×2060
2YK1548 2 14.4 5-50 400 22.5-162 800-970 8 15 20 1500×4800 6980 5420×2210×1230
3YK1548 3 21.6 5-50 400 22.5-162 800-970 11 15 20 1500×4800 7700 5660×2210×1610
4YK1548 4 28.8 5-50 400 22.5-162 800-970 8 18.5 20 1500×4800 8700 6230×2210×2060
2YK1848 2 17.28 5-80 400 25-206 750 8 15 20 1800×4800 9080 5420×2550×1420
3YK1848 3 25.92 5-80 400 32-276 750 8 18.5 20 1800×4800 9600 5660×2550×1780
4YK1854 4 34.54 5-80 400 32-285 750 8 22 20 1800×4800 11100 6290×2550×2160
2YK1854 2 19.44 5-80 400 32-312 800-970 8 18.5 20 1800×5400 10150 5960×2550×1420
3YK1854 3 29.16 5-80 400 32-312 800-970 8 22 20 1800×5400 10840 6260×2550×1780
4YK1854 4 38.88 5-80 400 32-336 800-970 8 30 20 1800×5400 12840 6830×2550×2160
2YK2160 2 25.2 5-100 400 50-475 970 8 30 20 2100×2600 11780 6720×2840×1530
3YK2160 3 37.8 5-100 400 50-475 970 8 30 20 2100×2600 12800 7030×2840×1910
4YK2160 4 50.4 5-100 400 50-497 970 8 37 20 2100×2600 14800 7300×2840×2380
2YK2460 2 28.8 5-100 400 65-550 970 8 37 20 2400×6000 15600 7020×3140×1530
3YK2460 3 43.2 5-100 400 70-620 970 8 37 20 2400×6000 17600 7300×3140×1910
4YK2460 4 57.6 5-100 400 80-680 970 8 45 20 2400×6000 19600 7600×3140×2380
