焦炭烘干机

焦炭烘干机

筒体容积
9.0-285m³
生产能力
1.9-76.0t/h
产品规格
Φ1.2×8.0m-Φ3.6×28m

应用范围 :主要用于选矿、建材、冶金、化工等部门烘干一定湿度或粒度的物料

适用物料:、焦炭、各种矿石、矿渣、煤泥、脱硫石膏等

全国统一销售热线 0371-6777 2727

点击免费咨询

焦炭烘干机简介

焦炭主要用于高炉炼铁和用于铜、铅、锌、钛、锑、汞等有色金属的鼓风炉冶炼,起还原剂、发热剂和料柱骨架作用。焦炭烘干机是专业生产焦炭的烘干设备,是焦炭烘干生产线中的主要环节,以其较好的性能优势受到广大客户的欢迎。

焦炭

焦炭

焦炭烘干机图片

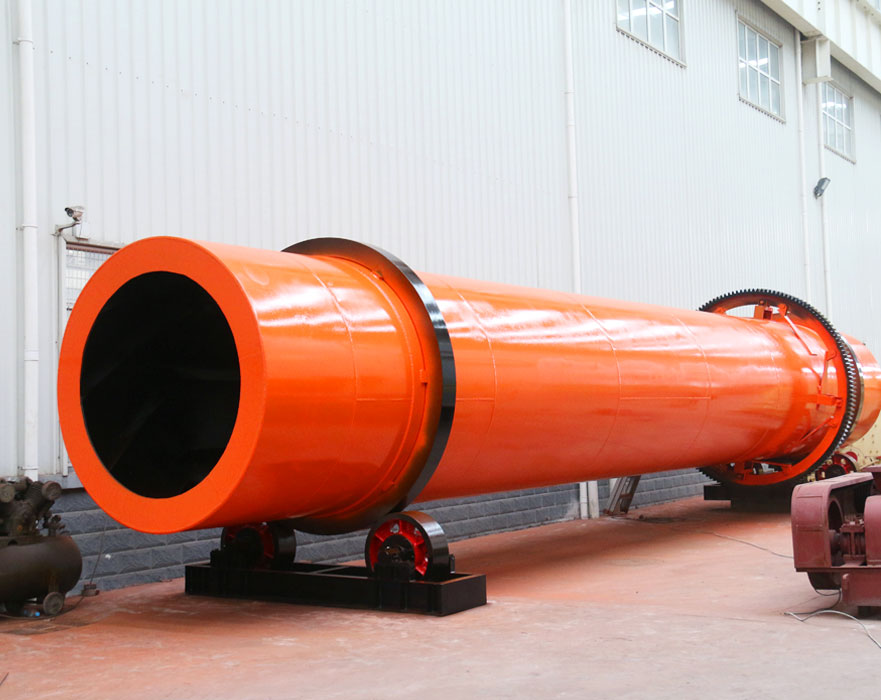

焦炭烘干机

焦炭烘干机

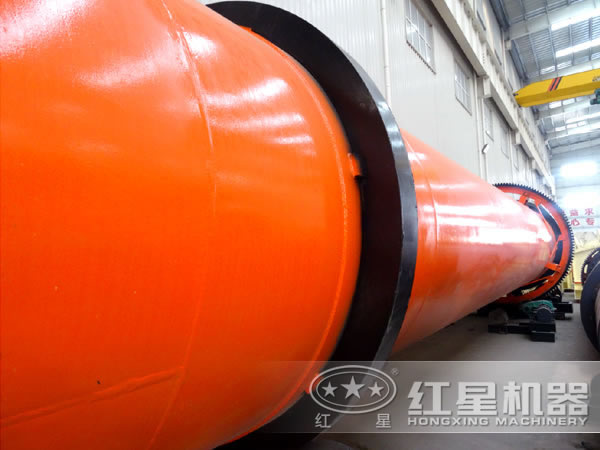

红星焦炭烘干机

红星焦炭烘干机

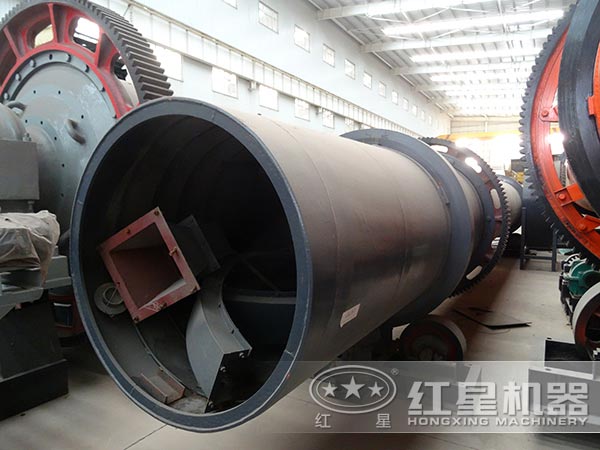

焦炭烘干机设备

焦炭烘干机设备

焦炭烘干机性能特点

    焦炭烘干机厂家

    焦炭烘干机厂家

  • 1

    运行可靠

    设计的导料装置,使物料能够顺利导入滚筒内,运行更为安全可靠;

  • 2

    散热损失少

    筒体外表面温度由42~49℃降到20~25℃,表面散热损失减小;

  • 3

    性能更优

    减少或杜绝了筒体内壁粘料问题,干燥产品不增灰;

  • 4

    效率更高

    降低了排烟热损失,干燥热效率达80%;

焦炭烘干机工作原理

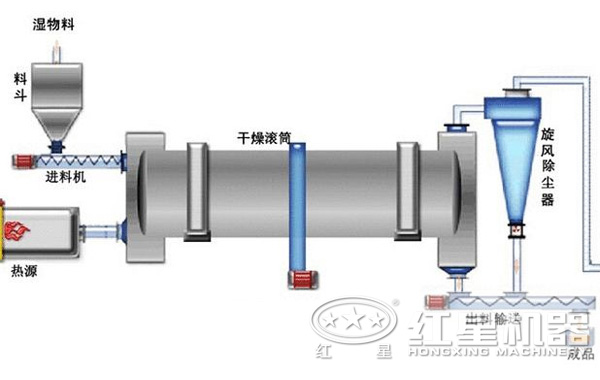

焦炭烘干机结构图

焦炭烘干机结构图

焦炭烘干机的热源主要来自机器内部的燃烧装置,需要干燥的的湿物料由皮带输送机或斗式提升机送到料斗,然后经料斗的加料机通过加料管道进入加料端。加料管道的斜度要大于物料的自然倾角,以便物料顺利流入干燥器内。 由于焦炭烘干机的圆筒是一个与水平线略成倾斜的旋转圆,物料在进入圆筒以后从较高一端加入,载热体由低端进入,与物料成逆流接触,也有载热体和物料一起并流进入筒体的。随着圆筒的转动物料受重力作用运行到较底的一端,筒体内壁上的抄板把物料抄起来又撒下,使物料与气流的接触表面增大,以提高干燥速率并促进物料前进。

技术参数

规格
(m)
筒体容积
(m³)
生产能力
(t/h)
安装斜度
(%)
最高进气温度
(℃)
主电动机
(kw)
总重量
(t)
Φ1.2×8.0 9.0 1.9-2.4 3-5 700-800 7.5 9
Φ1.2×10 11.3 2.4-3.0 3-5 700-800 7.5 11
Φ1.5×12 21.2 4.5-5.7 3-5 700-800 15 18.5
Φ1.5×14 24.7 5.3-6.6 3-5 700-800 15 19.7
Φ1.5×15 26.5 5.7-7.1 3-5 700-800 15 20.5
Φ1.8×12 30.5 6.5-8.1 3-5 700-800 18.5 21.5
Φ1.8×14 35.6 7.6-9.5 3-5 700-800 18.5 23
Φ2.2×12 45.6 9.7-12.2 3-5 700-800 22 33.5
Φ2.2×14 53.2 11.4-14.2 3-5 700-800 22 36
Φ2.2×16 60.8 13.0-16.2 3-5 700-800 22 38
Φ2.4×14 63.3 13.5-16.9 3-5 700-800 37 45
Φ2.4×18 81.4 17.4-21.7 3-5 700-800 37 49
Φ2.4×20 90.4 19.3-24.1 3-5 700-800 45 54
Φ2.4×22 99.5 21.2-26.5 3-5 700-800 45 58
Φ2.6×24 127.4 27.2-34.0 3-5 700-800 55 73
Φ3.0×20 141.3 30.1-37.7 3-5 700-800 75 85
Φ3.0×25 176.6 37.7-47.1 3-5 700-800 75 95
Φ3.2×25 201 42.9-53.6 3-5 700-800 90 110
Φ3.6×28 285 60.8-76.0 3-5 700-800 160 135

间接传热烘干机

筒径×筒长   项目 外筒内径(mm) 内筒内径(mm) 筒体长度(m) 筒体容积(m³) 筒体斜度 扬料板型式 最高进气温度(℃) 外形尺寸(m)
Φ1.5×15m 1500 500 15 20.27 3-5% 升举式 850 16.2×2.7×2.7
Φ1.5×17m 17 22.97 18.2×2.7×2.7
Φ1.5×19m 19 25.68 20.0×2.9×2.9
Φ1.8×21m 1800 650 21 35.91 3-5% 升举式 850 22.5×2.7×2.7
Φ1.8×23m 23 39.33 24.5×2.9×2.9
Φ1.8×25m 25 42.75 26.5×2.9×2.9
Φ2.2×21m 2200 800 21 58.10 3-5% 升举式 850 ----
Φ2.2×23m 23 63.61
Φ2.2×25m 25 69.15
