高压磨粉机的结构组成和工作原理

发布时间:2014-08-09 09:32:55     发布者:红星机器

温馨提示

河南红星定期推出价格优惠活动,回馈新老客户。您还在等什么,快快行动吧!

全国销售热线:0371-67772727免费咨询

高压磨粉机结构设计先进,主机磨腔内,在梅花架上部设计了1500kg—2000kg的加压装置,同等动力下,产量提高10-30%,重叠式多极密封研磨装置,对物料的碾压力提高了800-1500kgf, 成品细度最细可达1000目。下面我们具体来看高压磨粉机结构组成。

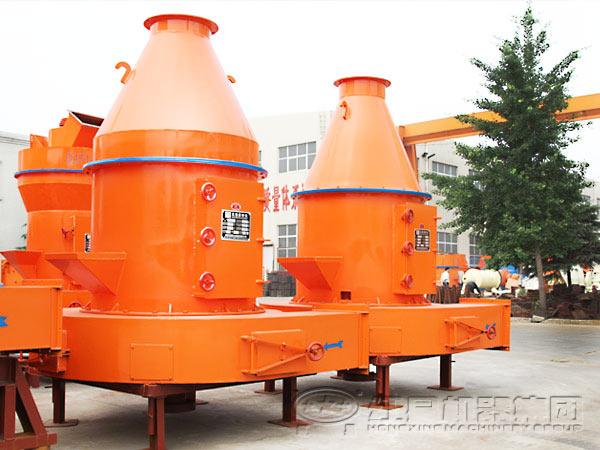

高压磨粉机

一、高压磨的结构组成

高压磨粉机主要由主机,鼓风机,超细度分析机,成品旋风积粉器,布袋除尘器及连接风管管道等组成,根据用户需要可以配备斗式提升机、储料仓、电控柜、给粉机、颚式破碎机等辅助设备。

高压磨粉机结构

二、高压磨的工作原理

1、在高压磨粉机的主机中,磨辊总成通过横担轴悬挂在磨辊吊架上,磨辊吊架与主轴及铲刀架固定连接,压力弹簧压在磨辊轴承室的悬臂外端面上,以横担轴为支点迫使磨辊紧紧压在磨环内圆表面上。

高压磨粉机原理

2、当电机通过传动装置带动主轴转动时,装在铲刀架上的铲刀与磨辊同步旋转,磨辊在磨环内圆滚动的同时绕自身轴自转。电动机通过传动装置带动分析机旋转,叶轮转速越高,分选出的粉子越细。

3、为保证磨机在负压状态下工作,增加的气流量通过风机与主机间的余气管排入布袋除尘器,被净化后排入大气。
