碎煤机简介
随着国内对资源利用和环境保护认识的提高,煤炭的综合治理工作发展的很快,针对煤炭破碎加工的技术将会由此突破创新瓶颈,并为实现粉煤灰的利用率而创造新的价值。这其中,碎煤机做出了重要的贡献,碎煤机是一种将煤块破碎成要求粒度的设备,也叫锤式破碎机、环锤式破碎机,它是一种新型、高产、节能的破碎设备,深受用户的喜爱。
碎煤机,高产节能,深受用户喜爱
碎煤机图片

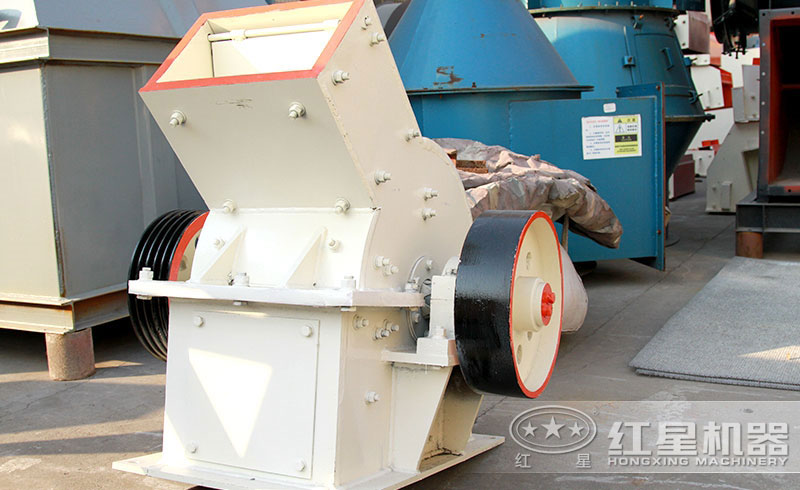

小型碎煤机,价格便宜,适合小型碎煤厂

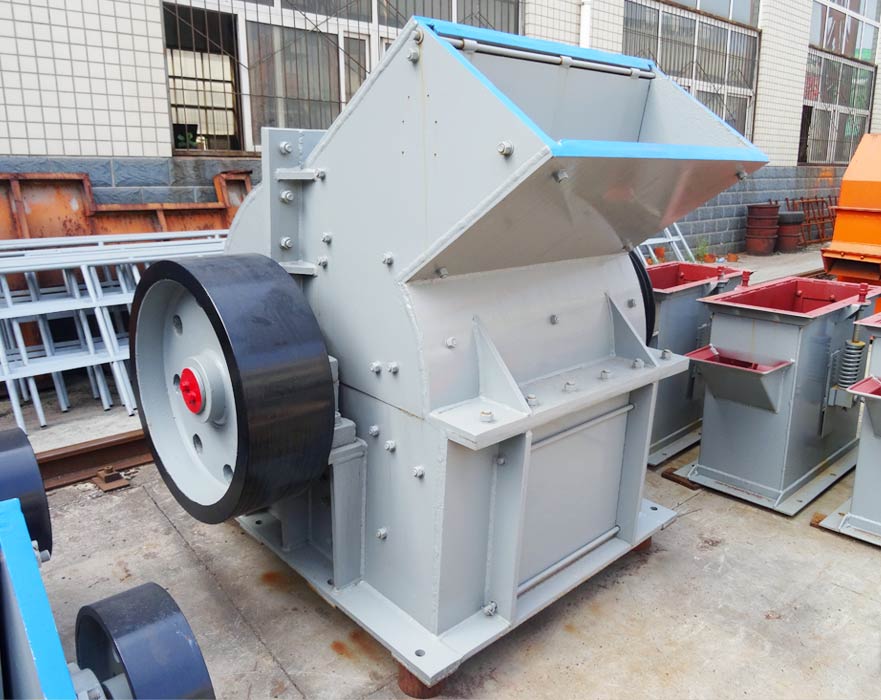

大型碎煤机,一次成型,产量高,效率高
移动式碎煤机,可直接开到现场作业,便捷高产
碎煤机性能优势
1、运行平稳:该设备工作时用的锤头采用耐磨材料和新型工艺制造而成,具有较强的耐磨和耐冲击性能,运行非常平稳。
2、绿色生产:采用密封设计结构的形式,有效的解决了在破碎煤炭时的粉尘污染问题,同时也解决了设备机体漏灰的现象,实现绿色生产。
3、维修方便:该设备整体的外形设计合理, 操作维修还非常方便,便于零部件的更换,减少了设备的停机时间。
4、效率高、回本快:工作过程中 安全可靠、故障率低、生产效率高、投资小、回报快。
碎煤机性能优势
碎煤机工作原理
碎煤机工作原理图
碎煤机(锤式破碎机)是一种带有环锤的冲击转子式破碎机。环锤不仅能随转子旋转,还能饶锤销轴自转。物料进入破碎机后,在破碎腔内受到随转子高速旋转的环锤的冲击而破碎,被破碎的物料同时从环锤处获得动能,高速度地冲向破碎板 , 受到二次破碎,然后落到筛板上, 受环锤的剪切、挤压、研磨以及物料与物料之间的相互碰撞作用,物料得到进一步的破碎,并通过筛孔排出机外。不能破碎的杂物则由 环锤推入金属收集器,由操作人员定期清除。锤式碎煤机对水分要求严格,利用锤击力打碎煤,下面有筛板,大于要求的继续破碎,小于的筛分进入锅炉。
碎煤机现场实拍

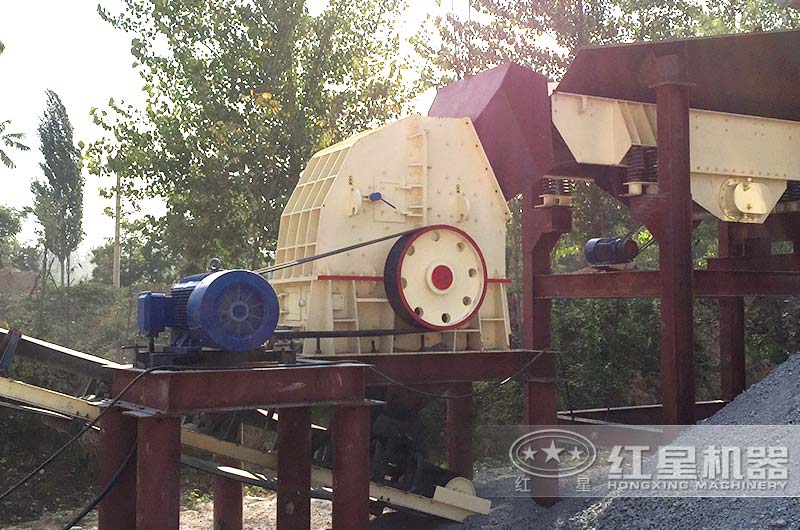

碎煤机作业现场
移动式碎煤机作业现场
厂家及价格
由于碎煤机(锤式破碎机)进料大、出料小,一台机器便可达到颚式破碎机+反击式破碎机的效果,投资更节省,产量也更大,经济效益显著。市面上的碎煤机种类多,价格更是相差很大,我们在选购时要多方对比,谨防价格陷阱。红星机器在市场定价属于中间水平,质量可靠,价格实惠,下面给出红星机器碎煤机的价格,大家可以做个参考:小型碎煤机价格在1-15万,大型碎煤机价格在15-120万,移动式碎煤机价格在30-300万之间,以上是不同类型、不同产量范围的设备报价,您也可以直接联系在线客服,获取精准型号的报价,也可免费来厂试机!
用户参观红星机器碎煤机车间
技术参数
规格 |
处理能力(t/h) |
电机功率 (kw) |
PC 400×300 |
3-10 |
4P 11 |
PC 600×400 |
6-22 |
4P 22 |
PC 800×600 |
10-40 |
4P 55 |
PC 1000×800 |
15-50 |
4P 75 |
PC 1000×1000 |
18-75 |
4P 90 |
PC 1200×1200 |
22-95 |
4P 132 |
注:产量根据不同物料,进料粒度等因素其结果将有所不同
型号 |
转子直径×长度 (mm) |
进料口(长×宽)(mm) |
最佳进料粒度 (mm) |
处理能力(t/h) |
电机功率 (kw) |
外形尺寸 长×宽×高 (mm) |
PCZ1308 |
Φ1330×790 |
870×780 |
≤380 |
60-160 |
132 |
2880×2130×2390 |
PCZ1410 |
Φ1400×1000 |
1060×740 |
≤450 |
80-210 |
2×90(160) |
2830×2100×2485 |
PCZ1610 |
Φ1600×1000 |
1090×930 |
≤480 |
100-230 |
2×132 |
3370×2415×2750 |
PCZ1612 |
Φ1600×1200 |
1340×1140 |
≤500 |
120-350 |
2×160 |
3370×2613×2750 |
PCZ1615 |
Φ1600×1500 |
1570×1140 |
≤550 |
200-550 |
2×200 |
3370×2925×2750 |
PCZ1716 |
Φ1700×1600 |
1420×1200 |
≤600 |
400-850 |
2×250 |
3520×3000×3210 |
PCZ1720 |
Φ1700×2000 |
2030×1200 |
≤650 |
500-1000 |
2×400 |
3670×3390×3330 |
PCZ1920 |
Φ1900×2000 |
1980×1210 |
≤750 |
800-1500 |
2×500 |
4490×3910×3600 |
PCZ2225 |
Φ2200×2500 |
2530×1610 |
≤1000 |
1500-3000 |
1250 |
4890×5010×4560 |
注:产量根据不同物料,进料粒度等因素其结果将有所不同
轮胎反击破移动破碎站
型号 |
HX938F1210 |
HX938FW1214 |
HX1149F1315 |
HX1349HD1110 |
HX1349HD1315 |
运输长度(mm) |
12000 |
12000 |
13900 |
15450 |
15450 |
运输宽度(mm) |
2550 |
2550 |
2900 |
2950 |
2950 |
运输高度(mm) |
3900 |
3900 |
4450 |
4500 |
4500 |
最大长度(mm) |
12500 |
12500 |
13900 |
15450 |
15450 |
最大宽度(mm) |
3250 |
3260 |
3250 |
3250 |
3250 |
最大高度(mm) |
5100 |
5200 |
5200 |
5200 |
5200 |
重量(t) |
39 |
44 |
54 |
62 |
62 |
破碎机型号 |
PF-1210 |
PF-1214 |
PF-1315 |
HD1110 |
HD1315 |
最大进料(mm) |
350 |
350 |
500 |
400 |
700 |
处理量(t/h) |
70-130 |
100-180 |
130-250 |
112 |
280 |
给料机型号 |
ZSW950×3800 |
ZSW950×3800 |
ZSW110×4900 |
ZSW130×4900 |
ZSW130×4900 |
主皮带机型号 |
B800×8.5M |
B800×8.5M |
B1000×9.5M |
B800×11M |
B1200×11M |
侧出皮带机型号(选配) |
B500×3.2M |
B500×3.2M |
B600×4M |
B650×4M |
B650×4M |
发电机组型号(选配)(kw) |
320 |
320 |
400 |
320 |
440 |
除铁器型号(选配)(kw) |
RCYD(C)-8 |
RCYD(C)-8 |
RCYD(C)-10 |
RCYD(C)-8 |
RCYD(C)-12 |
轮胎移动破碎站
型号 |
HX938HD80 |
HX1149HD98 |
HX1349HD110 |
HX1349HD125 |
运输长度(mm) |
12600 |
13500 |
14500 |
15200 |
运输宽度(mm) |
2600 |
2700 |
2800 |
2900 |
运输高度(mm) |
3870 |
4200 |
4450 |
4500 |
最大长度(mm) |
12500 |
14000 |
16100 |
16700 |
最大宽度(mm) |
4100 |
4500 |
5100 |
5100 |
最大高度(mm) |
4100 |
4900 |
5000 |
5300 |
重量(t) |
39 |
57 |
55 |
65 |
轮胎配置 |
并装双轴 |
并装双轴 |
并装双轴 |
并装双轴 |
破碎机型号 |
HD80 |
HD98 |
HD110 |
HD125 |
最大进料(mm) |
500 |
550 |
660 |
800 |
出料口调整范围(mm) |
50-150 |
75-175 |
100-200 |
125-225 |
处理量(t/h) |
85-275 |
110-350 |
215-510 |
280-650 |
给料机型号 |
ZSW380×95 |
ZSW420×110 |
ZSW490×130 |
ZSW490×130 |
主皮带机型号 |
B800×8.5M |
B1000×9.5M |
B1000×11M |
B1200×11M |
侧出皮带机型号(选配) |
B500×3M |
B650×3.5M |
B650×4.5M |
B650×4M |
发电机组型号(选配)(kw) |
200 |
250 |
270 |
400 |
除铁器型号(选配) |
RCYD(C)-8 |
RCYD(C)-10 |
RCYD(C)-10 |
RCYD(C)-12 |
相关案例
生产能力:
10-1000t/h
配置设备: 颚式破碎机、反击式破碎机、圆锥破碎机、振动筛、振动给料机、胶带输送机、集中电控等设备组成
